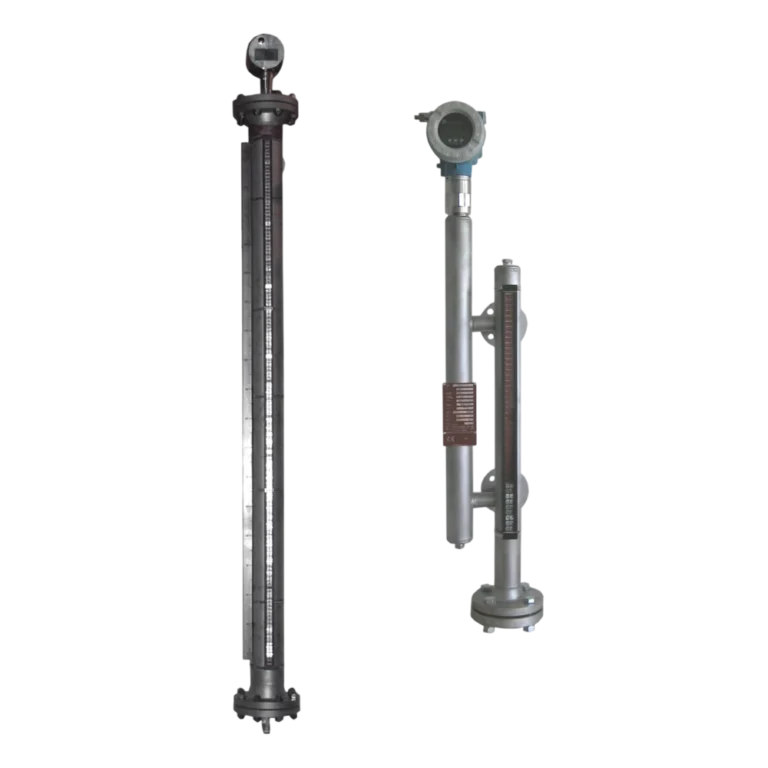

El instrumento consiste en una combinación de un indicador de nivel magnético convencional y radar guiado con un Transmisor Inteligente para la medición continua de niveles en líquidos.

Ambos instrumentos están alojados en un único recipiente de referencia y funcionan completamente de manera independiente entre sí.

El principio de medición del indicador de nivel magnético se basa en el principio de vasos comunicantes. El cambio en el nivel del tanque causa un cambio directo en el nivel de la cámara del flotador del indicador de nivel. El acoplamiento magnético entre el flotador y las aletas del indicador magnetizadas provoca que las aletas giren, de modo que el nivel se puede leer directamente.

El radar de nivel guiado tiene una sonda de barra y opera según el método de tiempo de tránsito (TOF = tiempo de vuelo). Se mide la distancia desde el punto de referencia (conexión de proceso del instrumento de medición) hasta la superficie del producto. Pulsos de alta frecuencia se acoplan a una sonda y se guían a lo largo de la sonda. Los pulsos son reflejados por la superficie del producto, recibidos por la electrónica de evaluación y convertidos en la superficie del nivel. Este método también se conoce como TDR (Reflectometría en Dominio de Tiempo).

La unidad de evaluación requiere un voltaje de alimentación y proporciona una señal eléctrica.

El instrumento se puede conectar al tanque de producto a través de diversas conexiones. Dependiendo de la presión y temperatura, hay disponibles sondas metálicas o recubiertas de PA.

El sistema completo funciona de manera redundante, es decir, el radar guiado se puede conectar a un sistema de control de procesos y ser monitoreado desde un soporte de medición, mientras que el indicador de nivel magnético proporciona una indicación local confiable que sigue siendo legible incluso en caso de un corte de energía.

Características:

• presión máxima: hasta PN320 (a partir de PN100: diseño de doble cámara).
• Rango de medición: hasta 5500 mm.
• Temperatura de operación: hasta 400 °C.
• Materiales: 1.4404, 1.4571, 1.4435, 1.4539, Hastelloy C4 (2.4610), Inconel 625 (2.4865), Inconel 825 (2.4858), Titanio (3.7035) [otros a petición]
