Un tubo pitot es un elemento de medición de caudal diseñado específicamente para trabajar en sistemas de tuberías de proceso, normalmente en líneas de gas, vapor o aire industrial. Su principio de funcionamiento se basa en captar la presión aguas arriba del flujo mediante una toma orientada en la dirección del movimiento del fluido, y comparar este valor con la presión aguas abajo del tubo pitot. La diferencia entre ambas presiones permite determinar la velocidad del fluido, y a partir de ella, el caudal.

Su diseño, geometría e instalación permiten realizar mediciones confiables en tuberías de gran diámetro, donde otros medidores pueden ser costosos o inviables.

Herramientas de cálculo como CONVAL y otros softwares de ingeniería permiten dimensionar correctamente el elemento, considerando coeficientes de descarga, densidad de gas o vapor, número de Reynolds, ubicación en la línea y perfiles de velocidad.

Tipos de tubos Pitot industriales

Los principales tipos son:

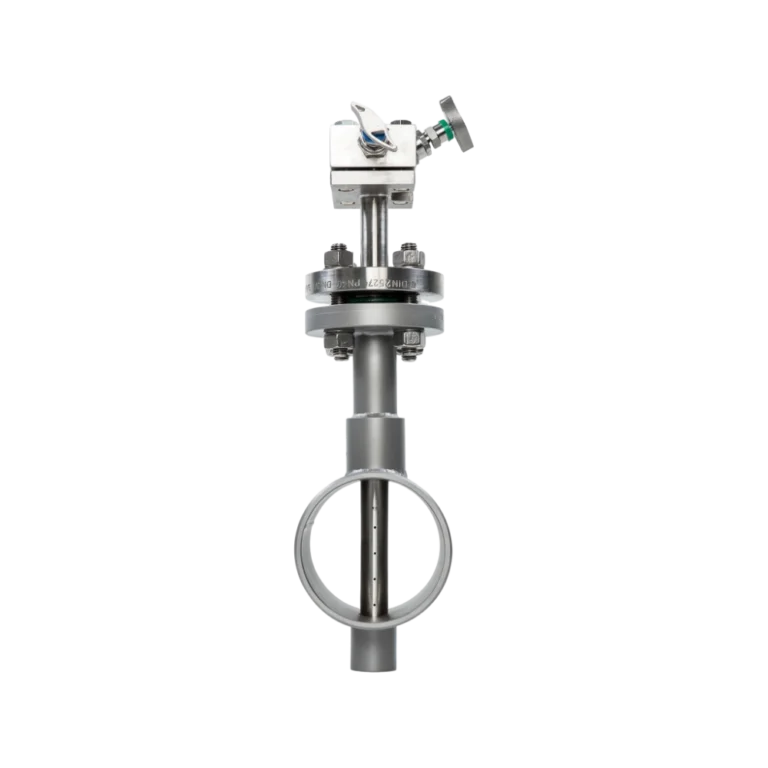

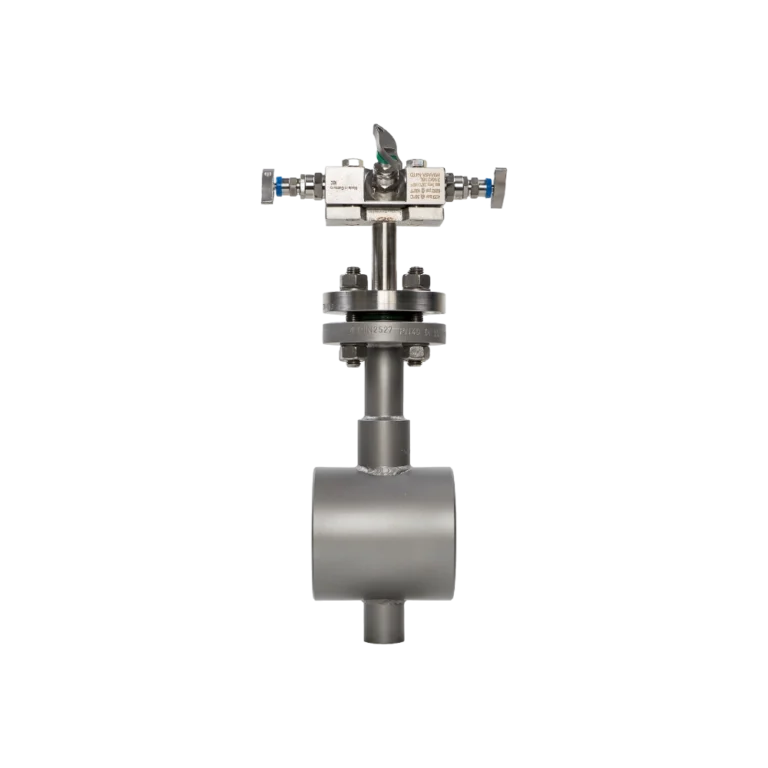

• Pitot tipo barra (averaging pitot tube):
  Diseñado como una barra rígida que cruza el diámetro de la tubería. Equilibrado, robusto y resistente a vibraciones. Adecuado para ductos grandes y gases limpios.
• Pitot de inserción retráctil:
  Permite la extracción y mantenimiento del instrumento sin detener la operación del proceso (hot tap). Ideal para la industria de generación de energía o plantas químicas.
• Pitot de alta temperatura o alta presión:
  Construidos en aleaciones especiales para vapor de alta energía o gases corrosivos.

Aplicaciones industriales

Los tubos Pitot industriales se utilizan principalmente en:

• Sistemas de vapor (calderas, turbinas, recuperación de energía).
• Gas natural y gases de proceso.
• Sistemas de aire industrial, ventilación de plantas, sopladores y compresores.
• Ductos grandes, donde otros caudalímetros son costosos.
• Monitoreo de consumos energéticos en calderas y hornos.
• Control de combustión.
• Sistemas HVAC industriales.
• Procesos químicos y petroquímicos con gases limpios.

Los tubos Pitot industriales son especialmente convenientes cuando se busca un costo bajo, mínima obstrucción al flujo y una instalación sencilla en líneas grandes.
